Цветная видеокамера VC58S

Каталог -> CCTV -> VC58S

Цветная видеокамера VC58S с технологией WideLux

Производитель VISION HI-TECH

Чувствительность 0.1Lux at F1.2(Sens-up Off), 0.0001Lux at F1.2(Sens-up, x 512)

Разрешение 600 ТВ линий (День) / 650 ТВ линий (Ночь)

Матрица 1/3" Sony Super HAD CCD

Характеристики

Размеры

Схема подключения

Инструкция (ENG)

OSD Manual (ENG)

Описание

Цветная CCTV видеокамера VC58S с технологией WideLux является современным воплощением технологии цифровой обработки сигналов. В этой камере используется новая технология WideLux, специально разработанная для профессиональных применений с реализацией режима "День/Ночь". В дневное время камера обеспечивает 600 ТВ линий в цветном режиме. В ночное время выходной сигнал видеокамеры преобразуется в реальный B/W сигнал (удаляются сигналы вспышек опознавания цвета) а так же сдвигается цветовой светофильтр с матрицы CCD. В результате повышается качество изображения, в ночном режиме пропадает цветовой шум, и как следствие уменьшается размер файла при записи на DVR. Изображение с видеокамеры четкое и ясное даже при неблагоприятных условиях освещения. Широкий диапазон питающего напряжения 12VDC/24VAC и 230VAC. Высококачественная цветная камера VC58S идеально подходит для широкого круга задач, где необходима высокая надёжность и качество изображения.

Особенности

1/3" Sony Super HAD CCD матрица высокого разрешения 600 ТВ линий (День) / 650 ТВ линий (Ночь)
Чувствительность к ИК-дипазону 850нм ~ 940нм
Режим «день-ночь»
Универсальное питание 12VDC, 12VDC/24VAC, 230VAC
Встроенная защита от переполюсовки
Экранное меню (Титры OSD)
Широкий динамический диапазон (Super Wide Dynamic sWDR)
Встроенный интерфейс RS-485 (управление меню)
Механический ИК фильтр
Детектор движения
Стабилизатор изображения
2D/3DNR (2D/3D Noise Reduction)
Современный дизайн
Крепление под C/CS объектив
Простота установки

Реальный режим День/Ночь обеспечивает высококачественное изображение в течение 24 часов

Широкий динамический диапазон (sWDR)

При помощи кнопок меню OSD можно идеально настроить видеокамеру для большинства различных ситуаций освещенности.

BLC OFF BLC ON WDR

BLC OFF BLC ON WDR

Корректное переключение режима День/Ночь

При уменьшении освещенности (порог переключения режима День/Ночь 5 люкс)

Цветное изображение Цвет еще присутствует, IR не включен Одновременное выключение цвета и включение ИК прожектора

Цветное изображение Цвет еще присутствует,
IR не включен Одновременное выключение цвета и включение ИК прожектора

При увеличении освещенности

Черно-белое изображение, ИК прожектор включен Черно-белое изображение при повышении освещенности (до 5 люкс), ИК прожектор включен Одновременное выключение ИК прожектора и включение цвета

Черно-белое изображение, ИК прожектор включен Черно-белое изображение при повышении освещенности (до 5 люкс), ИК прожектор включен Одновременное выключение ИК прожектора и включение цвета

Характеристики

Матрица (CCD) 1/3" Sony Super HAD CCD

Чувствительность 0.1 Lux at F1.2(Sens-up Off), 0.0001Lux at F1.2(Sens-up, x 512)

Разрешение 600 ТВ линий (День) / 650 ТВ линий (Ночь)

Синхронизация Внутренняя

Система сканирования 2:1 Interlaced

Выходной сигнал видеокамеры 1.0 В Композитный сигнал (75 Ом)

Компенсация заднего света Автомат. ON/OFF by OSD

Скорость затвора видеокамеры CCIR : 1/50 ~ 1/100,000 сек

Гамма - коррекция r=0.45

АРУ (AGC) Standard: -6dB ~ 42dB Auto / Maximum by OSD

Ореол от ярких участков изображения (Smear Effect) 0.0005%

Наработка на отказ 80 000 часов

Питание видеокамеры 12VDC, 12VDC/24VAC, 230VAC

Потребляемый ток 200mA at 12VDC, 90mA at 24VAC, 20mA at 230VAC

Рабочая температура -10 C ~ +50 C

Влажность 90% RH

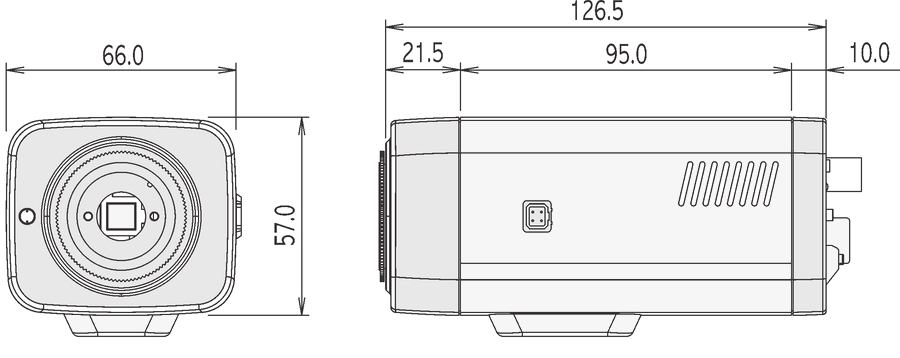

Размеры

Схема подключения

Подключение питания к клеммам 12VDC - не полярное
FG - защитное заземление

Меню видеокамеры VC58S:

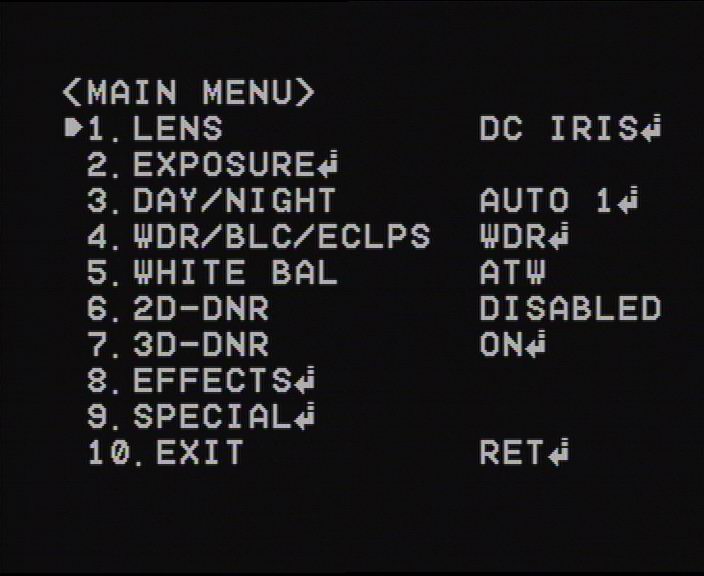

Меню видеокамеры VC58S english

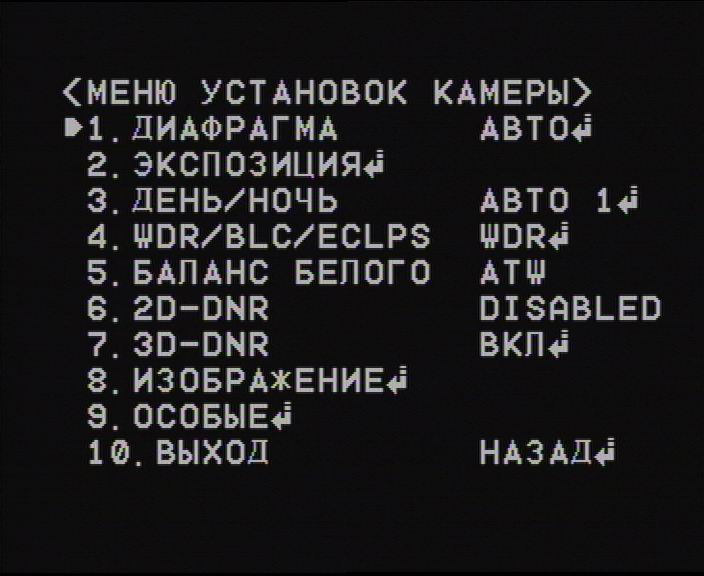

Меню видеокамеры VC58S russian

Наверх


Производитель	VISION HI-TECH
Чувствительность	0.1Lux at F1.2(Sens-up Off), 0.0001Lux at F1.2(Sens-up, x 512)
Разрешение	600 ТВ линий (День) / 650 ТВ линий (Ночь)
Матрица	1/3" Sony Super HAD CCD
Характеристики
Размеры
Схема подключения
Инструкция (ENG)
OSD Manual (ENG)

При помощи кнопок меню OSD можно идеально настроить видеокамеру для большинства различных ситуаций освещенности.

BLC OFF	BLC ON	WDR

При уменьшении освещенности (порог переключения режима День/Ночь 5 люкс)

Цветное изображение	Цвет еще присутствует, IR не включен	Одновременное выключение цвета и включение ИК прожектора
При увеличении освещенности

Черно-белое изображение, ИК прожектор включен	Черно-белое изображение при повышении освещенности (до 5 люкс), ИК прожектор включен	Одновременное выключение ИК прожектора и включение цвета

Матрица (CCD)	1/3" Sony Super HAD CCD
Чувствительность	0.1 Lux at F1.2(Sens-up Off), 0.0001Lux at F1.2(Sens-up, x 512)
Разрешение	600 ТВ линий (День) / 650 ТВ линий (Ночь)
Синхронизация	Внутренняя
Система сканирования	2:1 Interlaced
Выходной сигнал видеокамеры	1.0 В Композитный сигнал (75 Ом)
Компенсация заднего света	Автомат. ON/OFF by OSD
Скорость затвора видеокамеры	CCIR : 1/50 ~ 1/100,000 сек
Гамма - коррекция	r=0.45
АРУ (AGC)	Standard: -6dB ~ 42dB Auto / Maximum by OSD
Ореол от ярких участков изображения (Smear Effect)	0.0005%
Наработка на отказ	80 000 часов
Питание видеокамеры	12VDC, 12VDC/24VAC, 230VAC
Потребляемый ток	200mA at 12VDC, 90mA at 24VAC, 20mA at 230VAC
Рабочая температура	-10 C ~ +50 C
Влажность	90% RH

1. LENS	DC IRIS *	BRIGHTNESS	0 ~ 100
		REACTION SPEED	1 ~ 8
		SAVE *
	MANUAL *	BRIGHTNESS	0 ~ 100
		REACTION SPEED	1 ~ 8
		SAVE *
2. EXPOSURE *	AGC	OFF \| LOW \| MIDDLE \| HIGH
	SHUTTER	AUTO \| OFF \| A.FLK \| 1/160 ~1/90000 \| X512 ~ X2
	SEN_UP	OFF \| X2 ~ X512
	INITIAL SET *
3. DAY/NIGHT	AUTO 1 *	IR WDR LEVEL	OFF \| LOW \| MIDDLE \| HIGH
		IR WDR ADJUST	0 ~ 6
		SAVE *
	AUTO 2 *	D/N LEVEL	LOW \| MIDDLE \| HIGH
		FILTER DLY	1SEC ~ 60 SEC
		NIGTH BURST	OFF \| ON
		INITIAL SET *
	DAY
	NIGHT
4. WDR/BLC/ECLPS	WDR *	WDR LEVEL	LOW \| MIDDLE \| HIGH
		SAVE *
	BLC *	BLC LEVEL	LOW \| MIDDLE \| HIGH
		SAVE *
	ECLPS *	AREA SETTING *
		ALL AREA SET	OFF \| ON
		MASC COLOR	GRAY \| D. GRAY \| BLACK
		ECLPS LEVEL	1 ~ 5
		GAIN CONTROL	OFF \| ON
		SAVE *
	OFF
5. WHITE BAL	ATW
	COL-ROLL
	PUSH
	MANUAL *	COLOR TEMP	INDOOR \| OUTDOOR
		RED	-100 ~ +100
		BLUE	-100 ~ +100
		INITIAL SET *
6. 2D-DNR		OFF \| LOW \| MIDDLE \| HIGH \| DISABLED
7. 3DNR	ON *	DNR LEVEL	0 ~ 63
		DESTINATION	0 ~ 63
		GLOBAL MOVEMENTS	OFF \| ON
		SAVE *
	OFF
8. EFFECTS *	DZOOM MODE OFF
	DZOOM MODE ON *	ZOOM	X1 ~ X8.1
		DZOOM PAN	-100 ~ +100
		DZOOM TILT	-100 ~ +100
	IMAGE FREEZE	OFF \| ON
	D-EFFECT	OFF \| V-FLIP \| MIRROR \| ROTATE
	CONTRAST	0 ~ 100
	SHARPNESS	0 ~ 100
	COLOR ADJUST *	COLOR	OFF \| ON
		COLOR LEVEL	0 ~ 200
		COLOR HUE	-180 ~ +180
		RED GAIN	-100 ~ +100
		BLUE GAIN	-100 ~ +100
		SAVE *
	TARGET CROSS OFF
	TARGET CROSS ON *	COLOR	BLACK \| GREY \| WHITE \| RED \| GREEN\| BLUE \| YELLOW
		MOVE X	-100 ~ +100
		MOVE Y	-100 ~ +100
		INITIAL SET *
		SAVE *
	BAD PIXEL *	BP DETECTION *
		SEARCH AREA *	X START	48 ~ 736
			Y START	60 ~ 580
			WIDTH	40 ~ 719
			HIGHT	48 ~ 551
		THRESHOLD		40 ~ 1024
		SAVE *
	INITIAL SET *
9. SPECIAL*	CAM NAME	OFF
		ON *	ENTER <CAMERA NAME>
	MOTION DET	OFF
		ON *	ZONE NUMBER	ZONE1 ~ ZONE8
			ZONE STATE	OFF \| ON
			WIDTH	16 ~ 100
			HIGHT	12 ~ 100
			MOVE X	8 ~ 92
			MOVE Y	6 ~ 94
			SENSITIVITY	0 ~ 100
			INITIAL SET *
			SAVE *
	PRIVACY MASK	OFF
		ON *	MASK NUMBER	MASK1 ~ MASK8
			MASK STATE	OFF \| ON
			MASK COLOR	BLACK \| GREY \| WHITE \| RED \| GREEN\| BLUE \| YELLOW
			WIDTH	4 ~ 100
			HIGHT	4 ~ 100
			MOVE X	2 ~ 98
			MOVE Y	2~ 98
			INITIAL SET *
			SAVE *
	LANGUAGE	ENGLISH \| KOREAN \| РУССКИЙ \| ESPANOL \| FRANCAIS
	STABILIZER	OFF \| ON
	MONITOR TYPE	LCD \| CRT
	FACE REC	OFF
		ON *	FR BRIGHTNESS	0 ~ 40
			FR CONTRAST	0 ~ 40
			COLOR SAT	0 ~ 200
			CONTRAST	0 ~ 100
			OUTPUT LEVEL	-64 ~ +64
			SHARPNESS	0 ~ 100
	COMM SET *	PROTOCOL	PELCO-D
		CAMERA ID *	SET CAMERA ID	0 ~ 200
		BAUD RATE	4800 \| 9600 \|19200 \| 38400 \| 57600
		SAVE/REBOOT *
		PREVIOUS *
	FACTORY RESET *
	SAVE *
	RET *
10. EXIT
