HD-SDI видеокамера DC-Z7833H(VTC-Z7833H)

Производитель DynaLogic, Южная Корея
SONY 1/2.8” Exmor R CMOS (STARVIS)
0.5/0.1 Люкс (День/Ночь)
1920 px по горизонтали
Зум объектив X33 4.6~152mm, F1.6~F4.8
Размеры Параметры Подключение Инструкция

Увеличить
HD-SDI видеокамера DC-Z7833H(VTC-Z7833H) выполнена в формате zoom-модуля размерами 50.0x58.8x95.8 мм. Данные камеры идеально подходят для работы в составе систем видеонаблюдения и слежения, интеллектуальных транспортных систем, мониторинга спортивных соревнований, беспилотных летательных аппаратов и другого спецтранспорта. ZOOM-модуль включает в себя продвинутую систему шумоподавления и повышения контрастности изображения при работе в условиях тумана и низкой освещенности.
В этой камере используется новая технология HD-SDI, специально разработанная для профессиональных систем видеонаблюдения высокой четкости FULL HD. Видеокамера обеспечивает высокое разрешение в цветном режиме. Изображение с видеокамеры четкое и ясное даже при неблагоприятных условиях освещения. HD CCTV сигнал передается непрерывным цифровым потоком по коаксиальному кабелю. Максимальное расстояние до приемника HD-SDI сигнала составляет 100 метров. В случае необходимости передачи цифрового видеосигнала на большее расстояние возможно применение репитера HD-SDI.
Видео сигнал с видеокамеры DC-Z7833H(VTC-Z7833H) выводится одновременно в различных форматах:
CVBS 720H scale: 16:9 / 4:3 - 9 контактный плоский шлейф 9pin FFC (Molex 52207-0985, 1.0mm)
AHD 1080p 30/25 - 3 пиновый коннектор (53261-0371, 1.25mm)
HD-SDI 1080p 60/50/30/25 - MMCX
Все выходы видео сигнала работают одновременно.
Также видеокамера оснащена цифровым интерфейсом LVDS 1080p 60/50/30/25 - 30pin Micro Coaxial (KEL Co. USL00-30L-C, 0.4mm) mode: Single / Dual.
Дистанционное управление зумом, фокусом и настройками камеры осуществляется по интерфесу RS-232 TTL +3.3V (+5.0V Compatible) / RS485.
Доступные протоколы передачи данных: VISCA /Pelco-D/Pelco-P/HITACHI : автоматический выбор
Скорость передачи: 2400/4800/9600(default)/19200/38400/57600/115200bps.

Паспорт HD-SDI видеокамеры VTC-Z7833H

Особенности:

  • Матрица SONY 1/2.8” Exmor R CMOS (STARVIS)
  • Чувствительность 0.5/0.1 Люкс (День/Ночь)
  • Разрешение 1920 px по горизонтали
  • Оптика: Зум объектив X33 4.6~152mm, F1.6~F4.8
  • SDI/LVDS/CVBS : 1080p60/50/30/25, 720p60/50/30/25, 1080i60/50
  • AHD : 1080p30/25
  • стальной корпус (размер 50.0x58.8x95.8мм)
  • Питание DC 12V (+7.0V ~ +15V)

Параметры видеокамеры DC-Z7833H(VTC-Z7833H)

  • Матрица: SONY 1/2.8” Exmor R CMOS (STARVIS)
  • Чувствительность: 0.5/0.1 Люкс (День/Ночь)
  • Разрешение: 1920 px по горизонтали
  • Оптика: Зум объектив X33 4.6~152mm, F1.6~F4.8
  • Частота кадров 30p/25p (1080p)
  • Выходной сигнал HD-SDI / EX-SDI(V1.0) / HD-AHD / CVBS / LVDS
  • Эффективных пикселей 1945(H) x 1097(V) : 2.13 Mega pixels
  • Скорость затвора X32~x2,1/25(30)/1/50(60) ~ 1/30000
  • Язык меню OSD English / Japanese / Russian / Spanish / German /France/ Portuguese / Chinese
  • Экспозиция Auto / Shutter Priority / Iris Priority/ Manual/Bright
  • AGC Limit -3dB ~ 58dB
  • Баланс белого Auto / ATW / Indoor / Outdoor / Push / Manual
  • Режим день/ночь Auto / Day (Color) / Night (BW) / External-H / External-L
  • Шумоподавление 2DNR/3DNR/Defog
  • Дополнительно D-WDR/WDR/BLC/HLC/AGC/Sharpness
  • Размеры 50.0x58.8x95.8 мм
  • Питание: DC 12V (+7.0V ~ +15V)
  • Потребляемый ток: 260mA(430mA motor on)
  • Рабочая температура: -10°C ~ +50°C
  • Вес: 260г.

Размеры

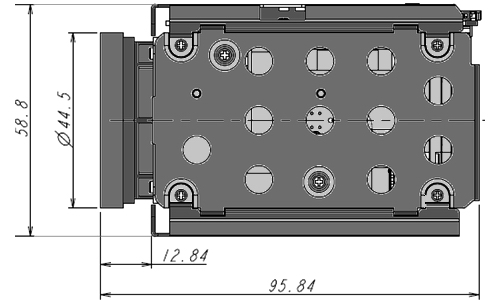

Размеры камеры видеонаблюдения DC-Z7833H(VTC-Z7833H)

Схема подключения

Схема подключения видеокамеры DC-Z7833H(VTC-Z7833H)

Схема подключения к разъему CN304 (AHD)

Схема подключения видеокамеры DC-Z7833H(VTC-Z7833H)

CN304 (AHD)

NONAME
1DC +12V INPUT
2GND
3HD-AHD output
4GND

Схема подключения видеокамеры DC-Z7833H(VTC-Z7833H)
