ТВЛ - Разрешение камер видеонаблюдения
Разрешение по горизонтали обозначается в ТВЛ - телевизионных линиях и определяется соотношением эффективных пикселей к числу AR, где AR это соотношение сторон кадра (4/3 или 16/9 и т. д.) Для систем CCTV AR обычно равно 4/3. Реально разрешение камеры видеонаблюдения всегда меньше расчетного. Разрешение определяется полосой пропускания канала, а так же качеством применяемой оптики.

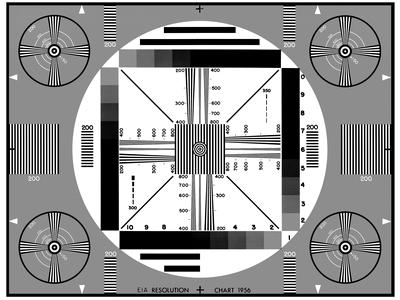

Для визуальной оценки разрешения ТВЛ применяется испытательная таблица CHART 1956, позволяющая оценить вертикальное и горизонтальное разрешение в пределах до 1600 ТВЛ. При этом изображение испытательной таблицы должно занимать весь кадр исследуемой видеокамеры.
Современная технология SONY EFFIO позволяет получить порядка 650 ТВЛ в цветном режиме и 700 ТВЛ в монохромном. При этом применяется цифровой процессор обработки видеосигнала поддерживающий оптический датчик (матрицу) 960H CCD
960H обозначает число эффективных пикселей матрицы по горизонтали CCD датчика изображения.
760H и 510H также представляют число горизонтальных пикселей датчика изображения.
960H имеет большее количество пикселей примерно на 30% по сравнению с 760H, в результате чего значительного повышается детализация изображения (700 ТВЛ).

Effio-P CXD4129GG

Зависимость ТВЛ от количества эффективных пикселей

  960H CCD image sensor 760H CCD image sensor 510H CCD image sensor
Количество эффективных пикселей NTSC 976 (H) × 494 (V)
Приблизительно 480K px		 768 (H) × 494 (V)
Приблизительно 380K px 		510 (H) × 492 (V)
Приблизительно 250K px
PAL 976 (H) × 582 (V)
Приблизительно 570K px 		752 (H) × 582 (V)
Приблизительно 440K px		 500 (H) × 582 (V)
Приблизительно 290K px
Разрешение по горизонтали, ТВЛ Расчетное 732 ТВЛ 564 ТВЛ 375 ТВЛ
Заявленное производителем 700 ТВЛ 560 ТВЛ 380 ТВЛ

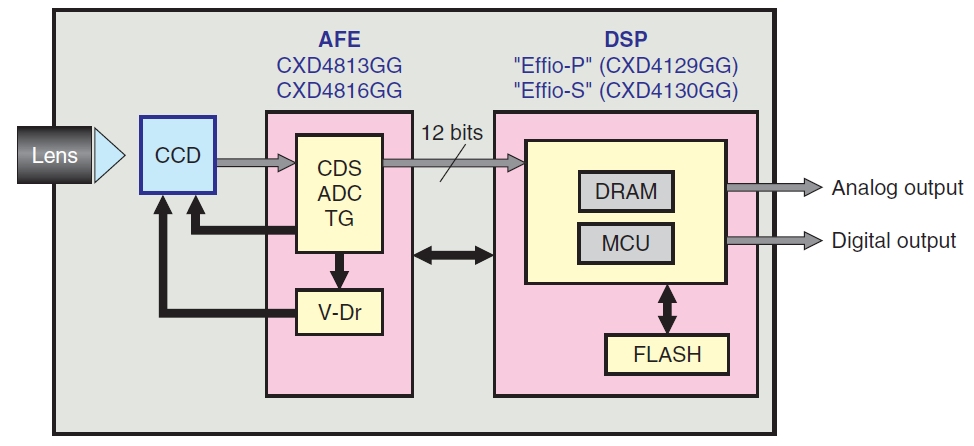

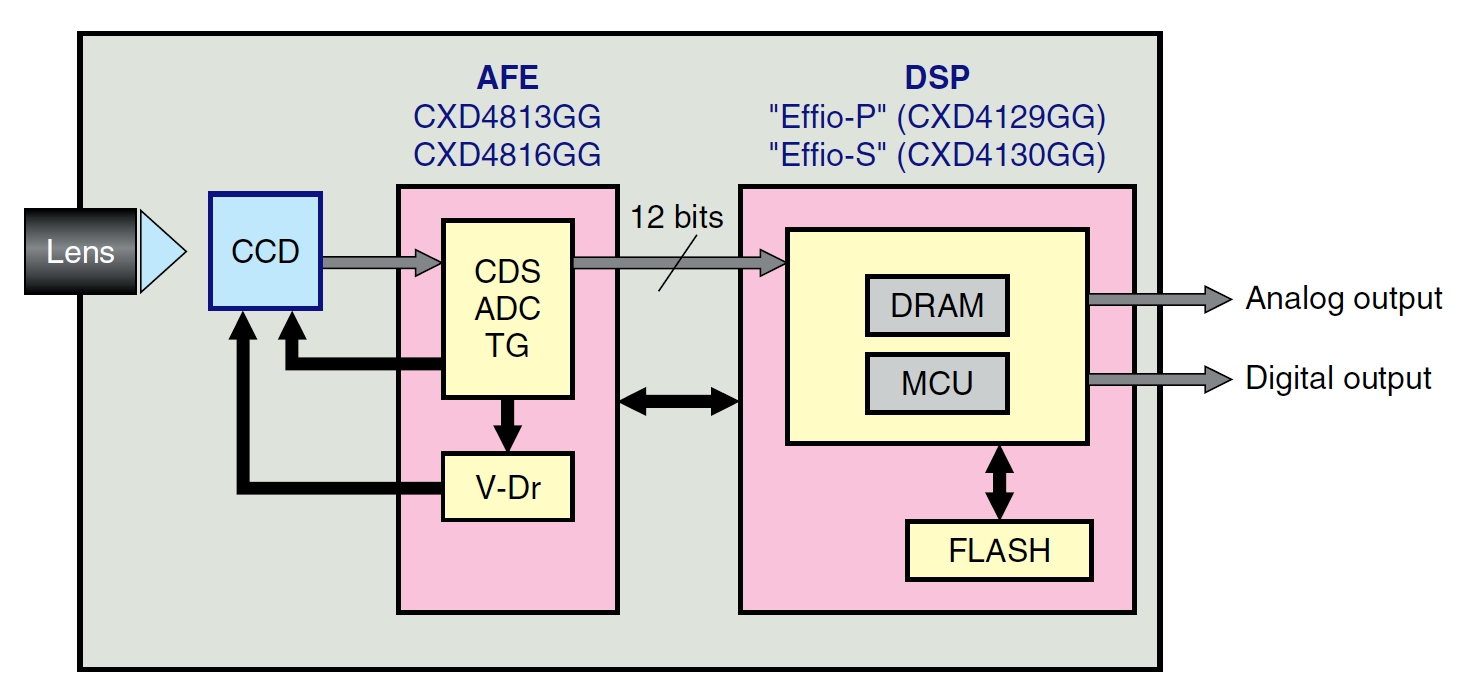

Блок схема видеокамеры построенной на процессоре SONY Effio-P Effio-S (более 700 ТВЛ)



Сравнение характеристик "Effio-P", "Effio-S" и "Effio-E" цифровых процессоров обработки видеосигнала

Item "Effio-P" "Effio-S" "Effio-E"
Product name CXD4129GG CXD4130GG CXD4127GG
Supported CCDs 960H, 760H WDR/Normal CCDs 960H, 760H Normal CCDs 960H, 760H, 510H Normal CCDs
Main
functions		 Horizontal resolution 700 ТВЛ 700 ТВЛ 700 ТВЛ
Wide dynamic range Yes No No
ATR ATR-EX ← ATR
Noise reduction 2D&3D-NR ← 2D-NR
Day & Night Yes ← ←
Privacy mask Up to 20 masks ← 8 masks
E-zoom Yes ← No
Slow shutter
(Sens-up)		 Yes ← No
Digital image stabilizer Yes ← No
HLC Yes ← ←
AF detector Yes ← ←
Motion detection Yes ← ←
OSD Yes ← Preset OSD
Port driver 24 ports ← 16 ports
Automatic mechanical
iris adjustment 		Yes ← ←
External synchronization LL, VSL, VBSLHP/HR, VRHR ← LL
Outputs Analog outputs Y/C separate, composite ← ←
Digital outputs ITU-R BT.656 (27 MHz)
ITU-R BT.601 (13.5 MHz, Y/C 16 bits)
CCD pixel number reference frequency (960H)		 ← ITU-R BT.656 (27 MHz)
CCD pixel number reference frequency (960H, 760H, 510H)
Dual analog and digital outputs Yes ← ←
