КАТАЛОГАналоговые видеокамеры VCB-P8A2W-P4

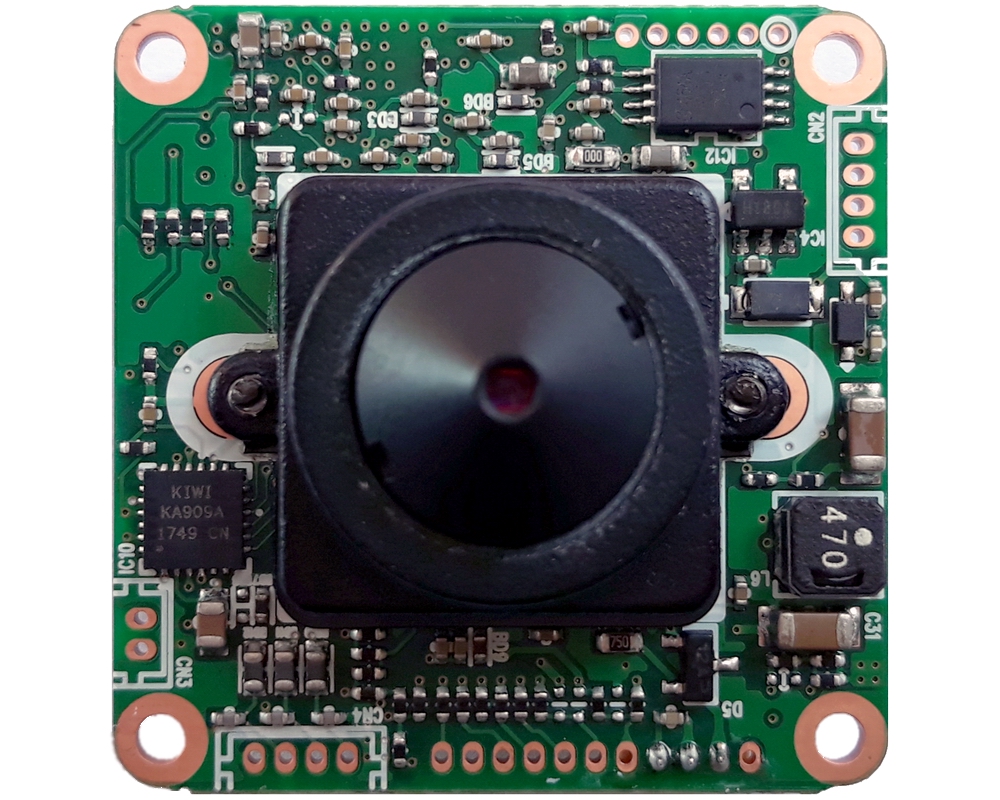

Аналоговая видеокамера VCB-P8A2W-P4

Розница 4950 руб.

Партнерская цена 3762 руб.


Производитель VISIONITE

1/3" Panasonic CMOS

0.1 Люкс (0.002 Люкс Sens-up x32)

850 ТВЛ

Микрообъектив f3.7мм, F2.0

Размеры Параметры Подключение

Гарантия 1 год

   Аналоговая видеокамера VCB-P8A2W-P4



Цена действительна на 20.08.2017 Все цены указаны с НДС



Особенности:

  • Матрица 1/3" Panasonic CMOS
  • Чувствительность 0.1 Люкс (0.002 Люкс Sens-up x32)
  • Разрешение 850 ТВЛ
  • Оптика: Микрообъектив f3.7мм, F2.0
  • Питание 12В (12DC)

     Инструкция




   В стандартном исполнении видеокамеры установлен микро объектив P типа с фокусным расстоянием 3.7 мм и относительным отверстием F2.0
   В видеокамере установлена цветная матрица высокого разрешения 1/3" Panasonic CMOS 1.4MP 1296(H) X 1032(V) эффективных пикселей. 0.1Lux F2.0, 30IRE (0.002Lux SENS-UP). Видеокамера работает в двух режимах PAL и NTSC. Для установки в автомобиль в качестве камеры заднего вида в меню камеры необходимо включить зеркальный режим (отображение по горизонтали "Mirror").


Параметры видеокамеры VCB-P8A2W-P4

Матрица (CCD)1/3" Panasonic CMOS
Чувствительность0.1 Люкс (0.002 Люкс Sens-up x32)
Разрешение850 ТВЛ
ОптикаМикрообъектив f3.7мм, F2.0
Выходной сигналCVBS PAL/NTSC
Количество пикселей1304(H) x1074(V) : 1.40Mega pixel
Эффективных пикселей1296(H) x 1032(V) : 1.34Mega pixel
Скорость затвораNTSC : 1/60~1/60,000sec, PAL : 1/50~1/60,000sec
ЭкспозицияBRIGHTNESS/ AGC/ SHUTTER/ SENS-UP(max. x32)
Компенсация заднего светаOFF/ BLC/ WDR
Баланс белогоAWB/ATW/ PUSH LOCK/ MANUAL
Режим день/ночьAUTO/ COLOR/ B&W/ EXTERN/ CDS
ДополнительноCOMM ADJUST/ PRIVACY/ HLC/INTELLIGENT(MOTION/ ALARM/ QUICK ZOOM)
Питание12В (12DC)
Потребляемый ток150mA
Рабочая температура-10°C ~ +50°C

Размеры камеры видеонаблюдения VCB-P8A2W-P4

Размеры камеры видеонаблюдения VCB-P8A2W-P4


Схема подключения видеокамеры VCB-P8A2W-P4

Схема подключения видеокамеры VCB-P8A2W-P4


Джойстик для управления меню видеокамеры

Джойстик для управления меню видеокамеры

AllocationNo. Pin NameI/O Description
CN11AD-KEY- Yeonho 12512WS-11A00, Pitch 1.25mm
Control signal for OSD
& POWER Input & CVBS Output
& RS485 Communication
& DI (External day& night signal input)
& DO (Day & night signal output)

2CVBS outputOUT
3GND-
4DC12V inputIN
5EXT_DI (3.3V:COLOR, 0V:B/W)IN
6EXT_DO (B/W: 3.3V, COLOR:0V)OUT
7RS232_TXOUT
8RS232_RXIN
9RS485_ENOUT
10+3.3VOUT
11MD_OUTOUT
CN21DC12VOUT Yeonho 12512WS-04A00, Pitch 1.25mm
IRED Power Output &
IRED SENS signal input(3.3V pull-up
68Kohm)
2GND-
3SENS (3.3V:B/W, 0V:COLOR)IN
4LED CTL(ON:3.3V, OFF:0V)OUT
CN31TDN_2 (High : Day -> Night) OUT Yeonho 12512WS-02A00, Pitch 1.25mm
Control signal for IR cut filter removable
2TDN_1 (High : Night -> Day)OUT
CN41DAMP+OUT Yeonho 12512WS-04A00, Pitch 1.25mm
Control signal for DC iris lens
2DAMP-OUT
3DRV+OUT
4GND-
